Batentes, guarnições e rodapés
O acabamento conecta tudo.
Perfis em WPC para compor o conjunto da porta e dar continuidade ao acabamento dos ambientes.
Encontre o seu modelo.
6 / 14
Informações técnicas
Especificações técnicas
- Material
- WPC (Wood Plastic Composite)
- Acabamento
- Termofusão em poliuretano premium
- Aplicação dos perfis
- Portas de giro e deslizantes
- Batentes
- TM-100, TM-120, TM-140, TM-160, TM-180, TM-200 e TM-240
- Guarnições
- TM-50/40, TM-50/60, TM-35/90 e TM-65/90
- Rodapés
- 60 × 2250 × 14,5 mm; 100 × 2250 × 14,5 mm; 150 × 2250 × 14,5 mm
- Cores e acabamentos
- Carvalho, M. Grey, M. White e M. Black
Instalação
Conjunto, materiais e montagem
- Base dos batentes e guarnições
- WPC extrusado — composto de madeira e plástico
- Acabamentos
- Termofusão em poliuretano premium ou pintura laca premium de 12 camadas PU/UV
- Amortecimento do conjunto de giro
- Perfil em PVC almofada
- Fixação do batente de giro
- Abertura para encaixe e parafusos passantes
- Regulagem
- Aba regulável nas guarnições; consultar as tabelas de giro e deslizante

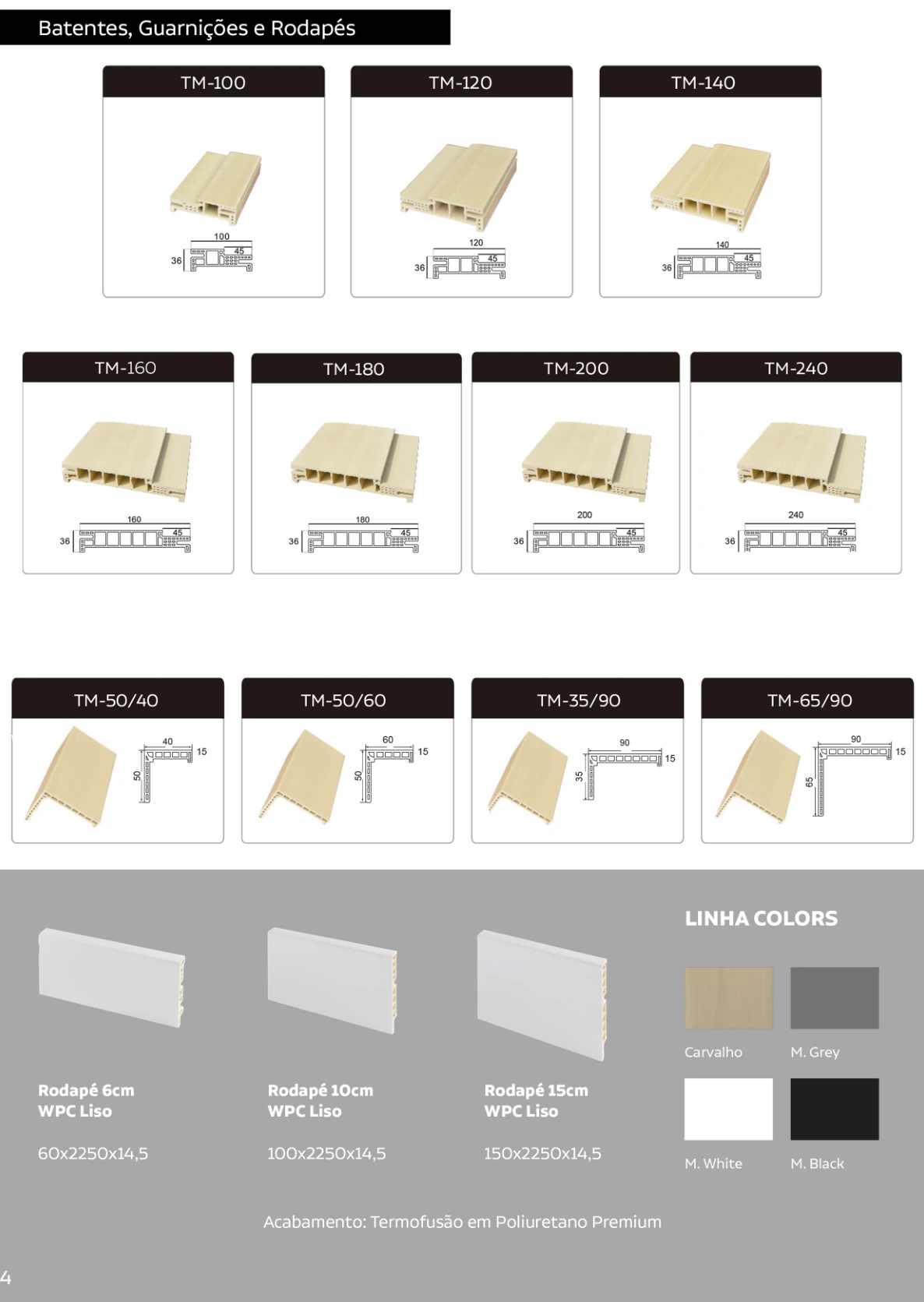

Medidas e perfisMedidas em milímetros.
| Modelo | Medidas e perfis |
|---|---|

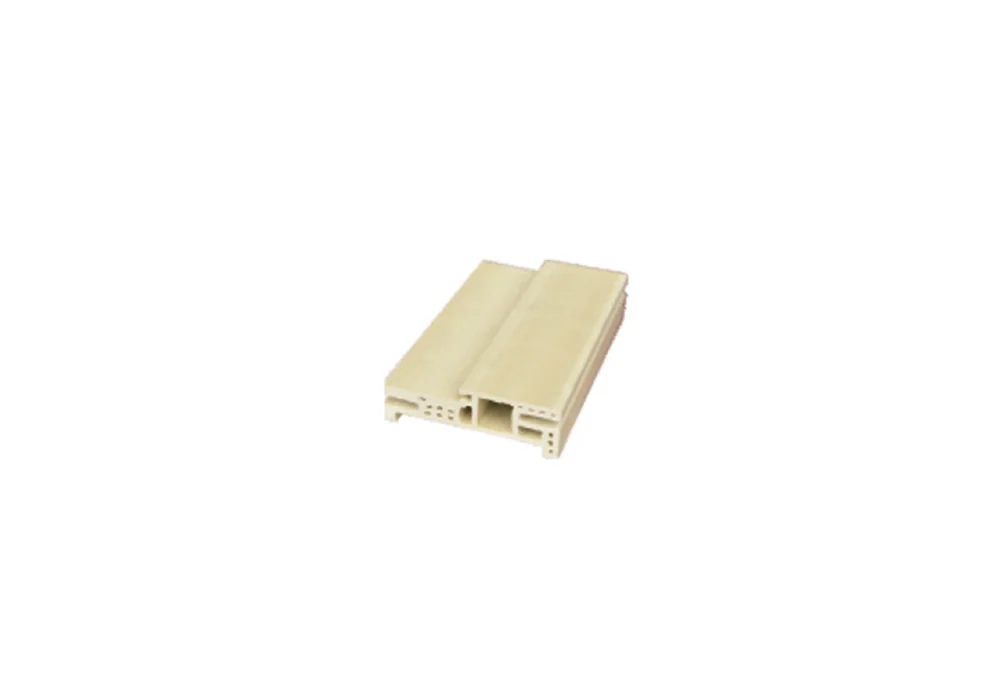

| TM-100 | 100 × 36 mm |

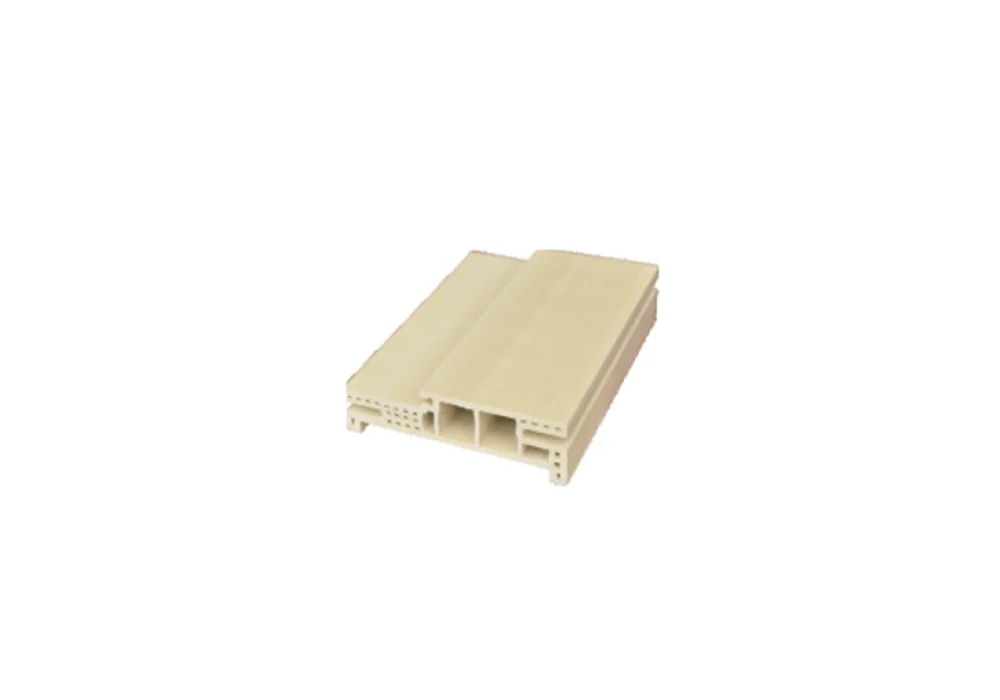

| TM-120 | 120 × 36 mm |

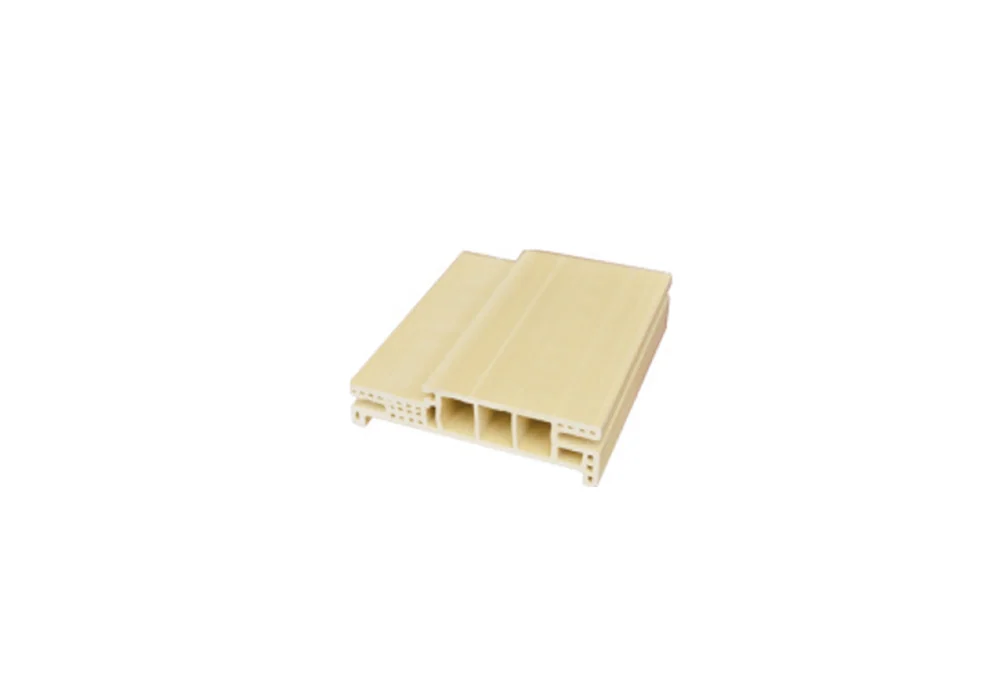

| TM-140 | 140 × 36 mm |

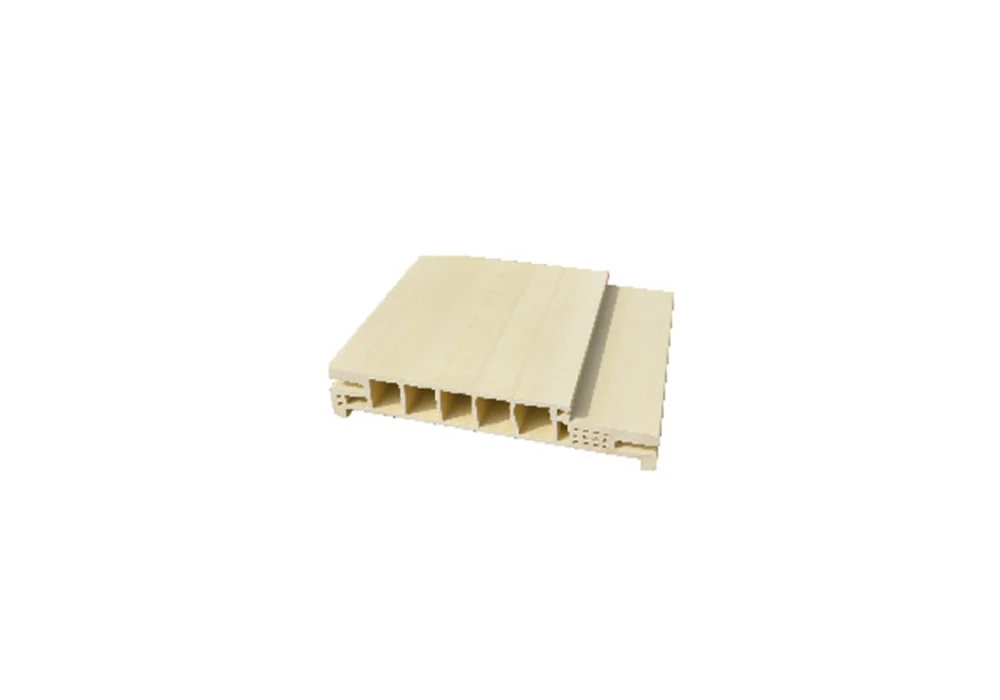

| TM-160 | 160 × 36 mm |

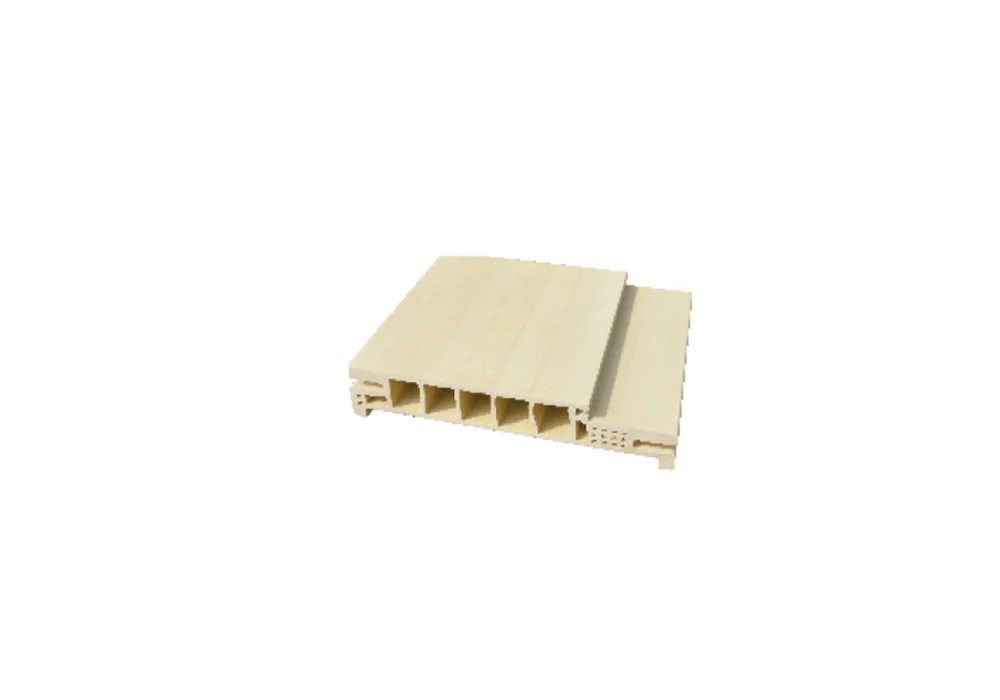

| TM-180 | 180 × 36 mm |

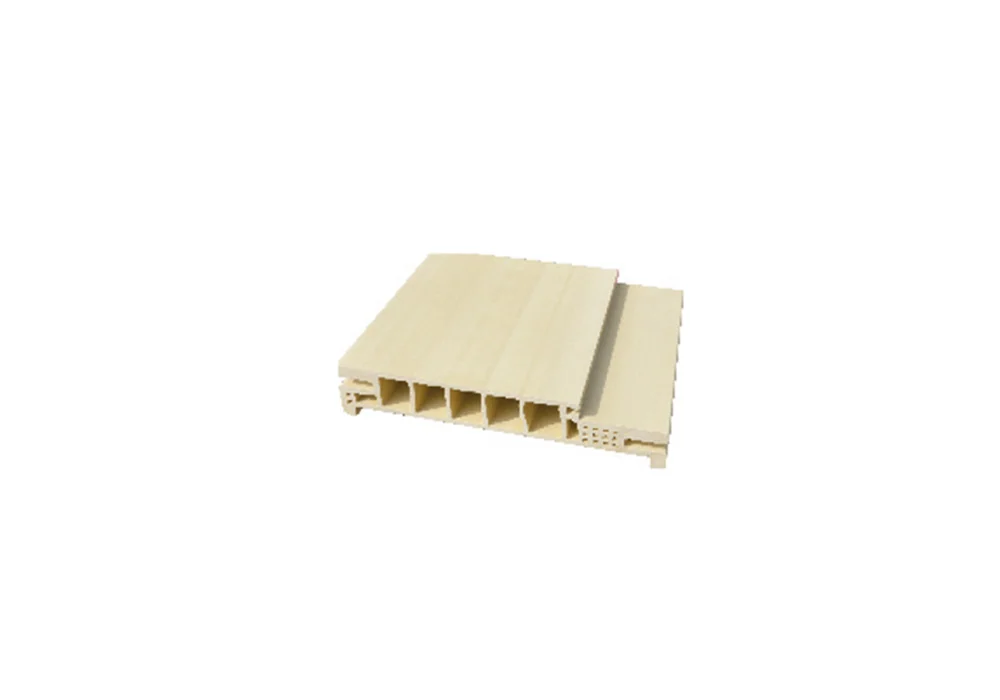

| TM-200 | 200 × 36 mm |
| TM-240 | 240 × 36 mm |
| TM-50/40 | 50 × 40 × 15 mm |
| TM-50/60 | 50 × 60 × 15 mm |
| TM-35/90 | 35 × 90 × 15 mm |
| TM-65/90 | 65 × 90 × 15 mm |
| Rodapé 6 cm | 60 × 2250 × 14,5 mm |
| Rodapé 10 cm | 100 × 2250 × 14,5 mm |
| Rodapé 15 cm | 150 × 2250 × 14,5 mm |

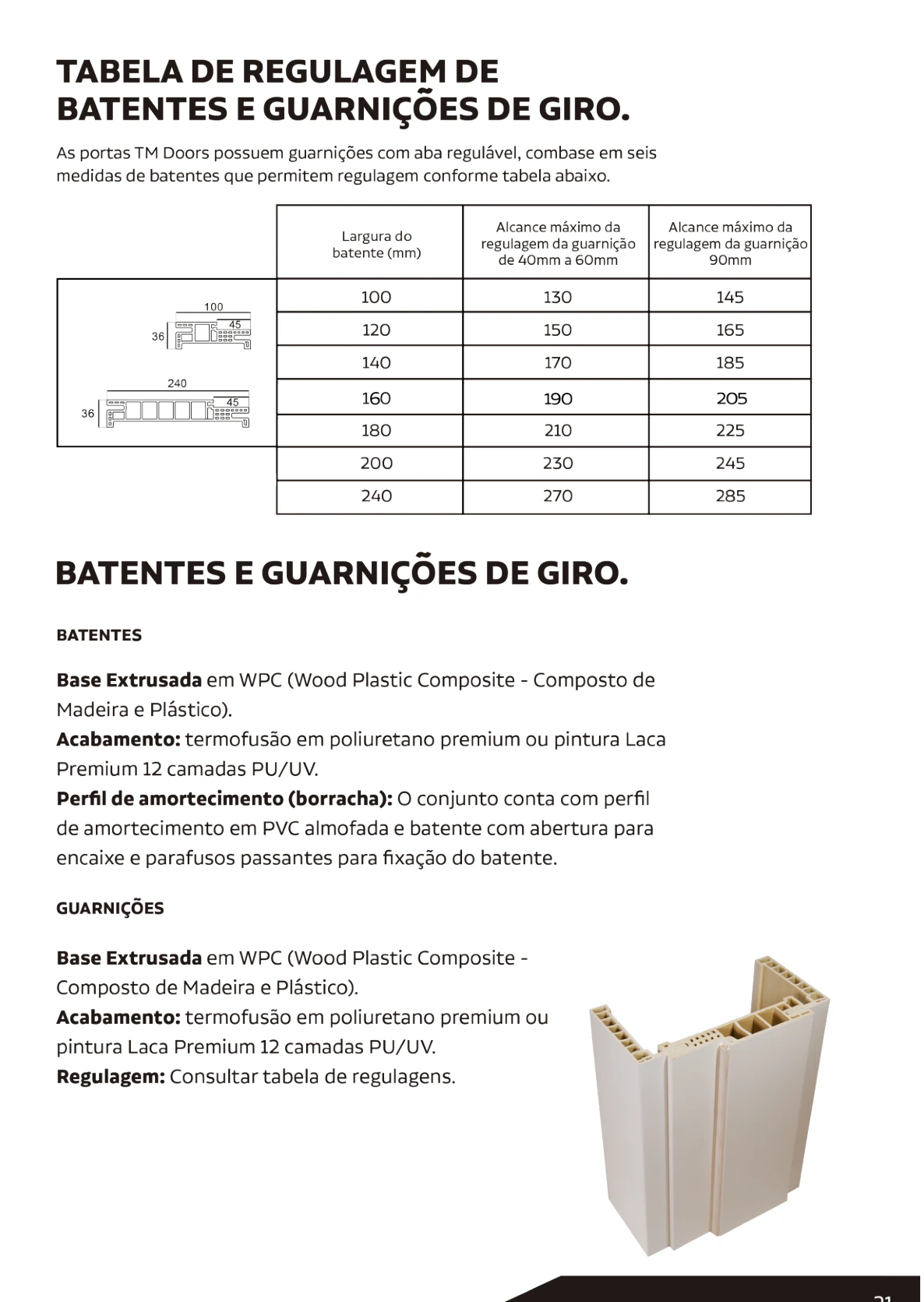

Medidas e perfisAmpliar desenho técnicoRegulagem de batentes e guarnições
| Largura do batente (mm) | Alcance máx. — guarnição 40–60 mm | Alcance máx. — guarnição 90 mm |
|---|---|---|
| 100 | 130 | 145 |
| 120 | 150 | 165 |
| 140 | 170 | 185 |
| 160 | 190 | 205 |
| 180 | 210 | 225 |
| 200 | 230 | 245 |
| 240 | 270 | 285 |
Guarnições com aba regulável. Alcances da tabela de giro em milímetros.

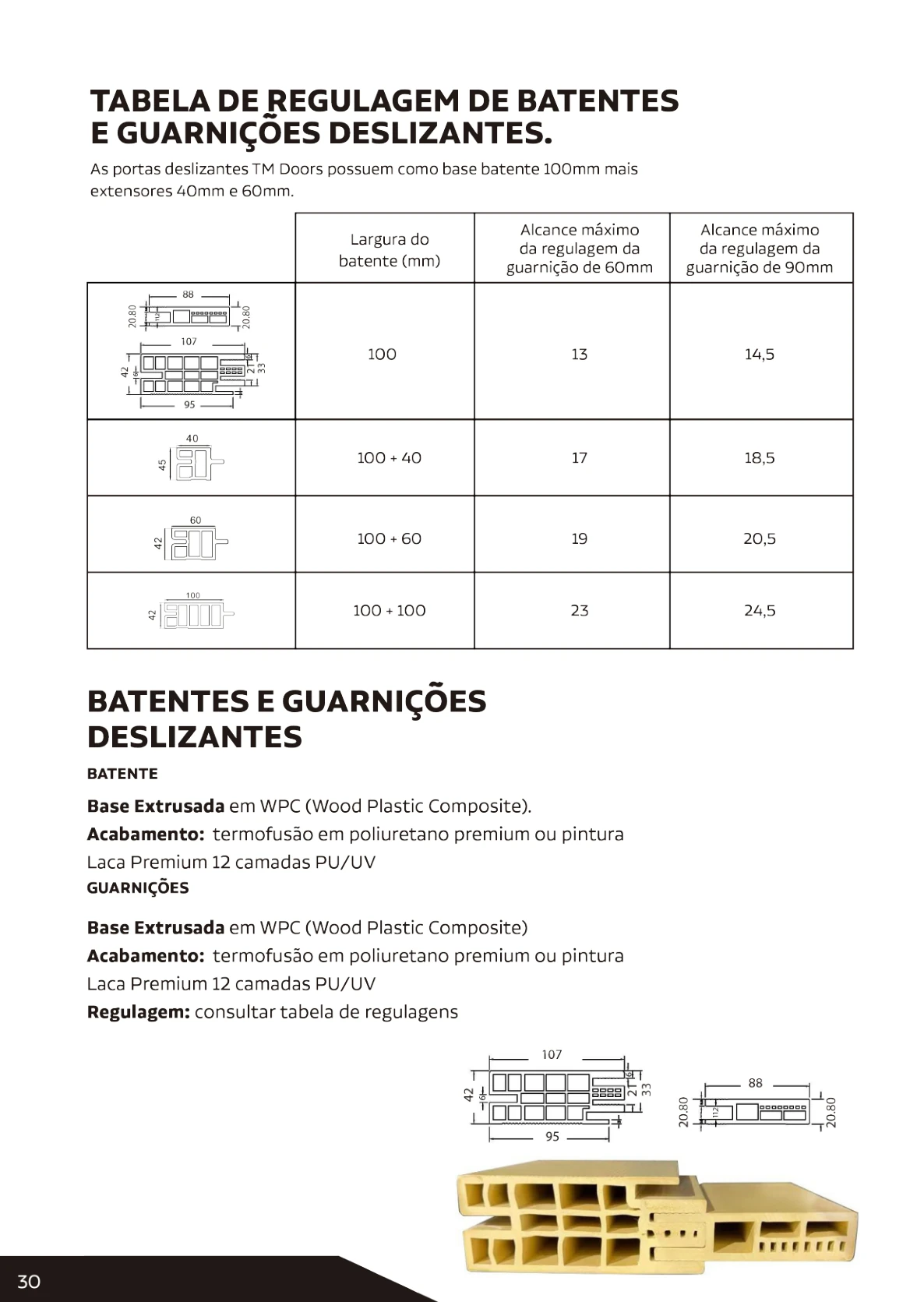

| Largura do batente (mm) | Alcance máx. — guarnição 60 mm | Alcance máx. — guarnição 90 mm |
|---|---|---|
| 100 | 13 | 14,5 |
| 100 + 40 | 17 | 18,5 |
| 100 + 60 | 19 | 20,5 |
| 100 + 100 | 23 | 24,5 |
Base de batente de 100 mm com extensores. Confirme a unidade dos alcances com nossa equipe ao especificar o conjunto.
Vãos para instalaçãoMedidas em milímetros.
| Folha: largura × altura (mm) | Vão em obra: largura × altura (mm) |
|---|---|
| 600 × 2100 | 680 × 2150 |
| 700 × 2100 | 780 × 2150 |
| 800 × 2100 | 880 × 2150 |
| 900 × 2100 | 980 × 2150 |
| 1000 × 2100 | 1080 × 2150 |
| 1100 × 2100 | 1180 × 2150 |
| Folha: largura × altura (mm) | Vão em obra: largura × altura (mm) |
|---|---|
| 610 × 2100 | 680 × 2150 |
| 710 × 2100 | 780 × 2150 |
| 810 × 2100 | 880 × 2150 |
| 910 × 2100 | 980 × 2150 |
| 1010 × 2100 | 1080 × 2150 |
| 1100 × 2100 | 1180 × 2150 |
